Vzdělávací zařízení Smilovice

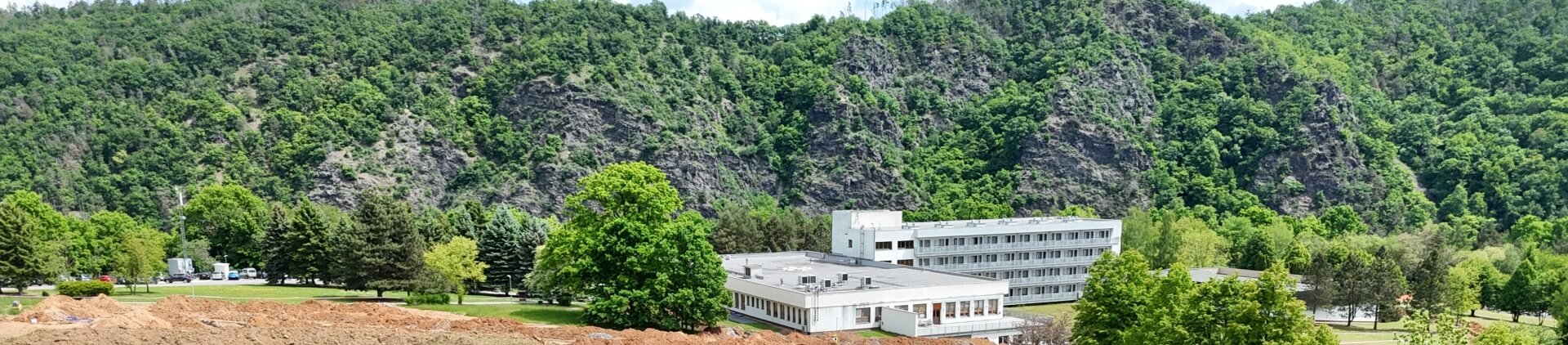

Hybridní systém pro vzdělávací zařízení Generálního finančního ředitelství

Výkon tepelných čerpadel 660 kW / Smilovice

Pro vzdělávací zařízení Generálního finančního ředitelství ve Smilovicích na břehu Slapské přehrady, jsme navrhovali tepelná čerpadla již v roce 1999, ale tehdy se investor rozhodl nahradit uhelnou kotelnu elektrickými kotli o výkonu 972 kW. K instalaci tepelných čerpadel tak došlo až o 26 let později.

TEPELNÁ ČERPADLA

Zdrojem tepla pro areál je hybridní systém, využívající zemní tepelná čerpadla pro vytápění, vysokoteplotní vzduchová čerpadla pro přípravu teplé vody a vzduchový výměník pro ohřev bazénové vody. Díky tomuto řešení dosahuje systém maximální možné úspory elektrické energie, protože pro každý typ odběru tepla je zvolena optimální technologie s vysokým topným faktorem.

Budova je vytápěna pomocí sedmi tepelných čerpadel ECOFOREST ECOGEO HP 1 s výkonem 600 kW, rozdělených do dvou samostatných strojoven.

Pro přípravu teplé vody jsou využita dvě specializovaná vysokoteplotní tepelná čerpadla MHI Q ton s výkonem 60 kW, která využívají přírodní chladivo CO₂. Díky tomu jim výrazně neklesá výkon ani topný faktor při vyšších výstupních teplotách vody. Mohou tak ohřívat vodu v celém objemu zásobníku na teploty i přes 65°C, čímž eliminují riziko vzniku bakterií legionella.

Budovy se v létě nechladí a vrty tak nejsou regenerovány odpadním teplem z chlazení. Proto je pro bazénovou vodu využit externí výměník vzduch/voda, který snižuje potřebný počet vrtů a zvyšuje při ohřevu bazénové vody topný faktor. Ze stejného důvodu jsou pro přípravu teplé vody využita vysokoteplotní tepelná čerpadla MHI Q ton, která při ohřevu vody na vyšší teploty dosahují vyššího průměrného ročního topného faktoru než zemní tepelná čerpadla (u budov bez využití odpadního tepla z chlazení).

PRIMÁRNÍ OKRUH

Energie je získávána z 62 vrtů hlubokých 200 m. Pro ohřev vody ve vnitřním bazénu je do systému připojen výměník vzduch/voda, napojený na tepelná čerpadla ECOGEO, který je využíván pro ohřev bazénové vody v období s vyššími teplotami venkovního vzduchu. Toto řešení také snížilo potřebný počet vrtů.
